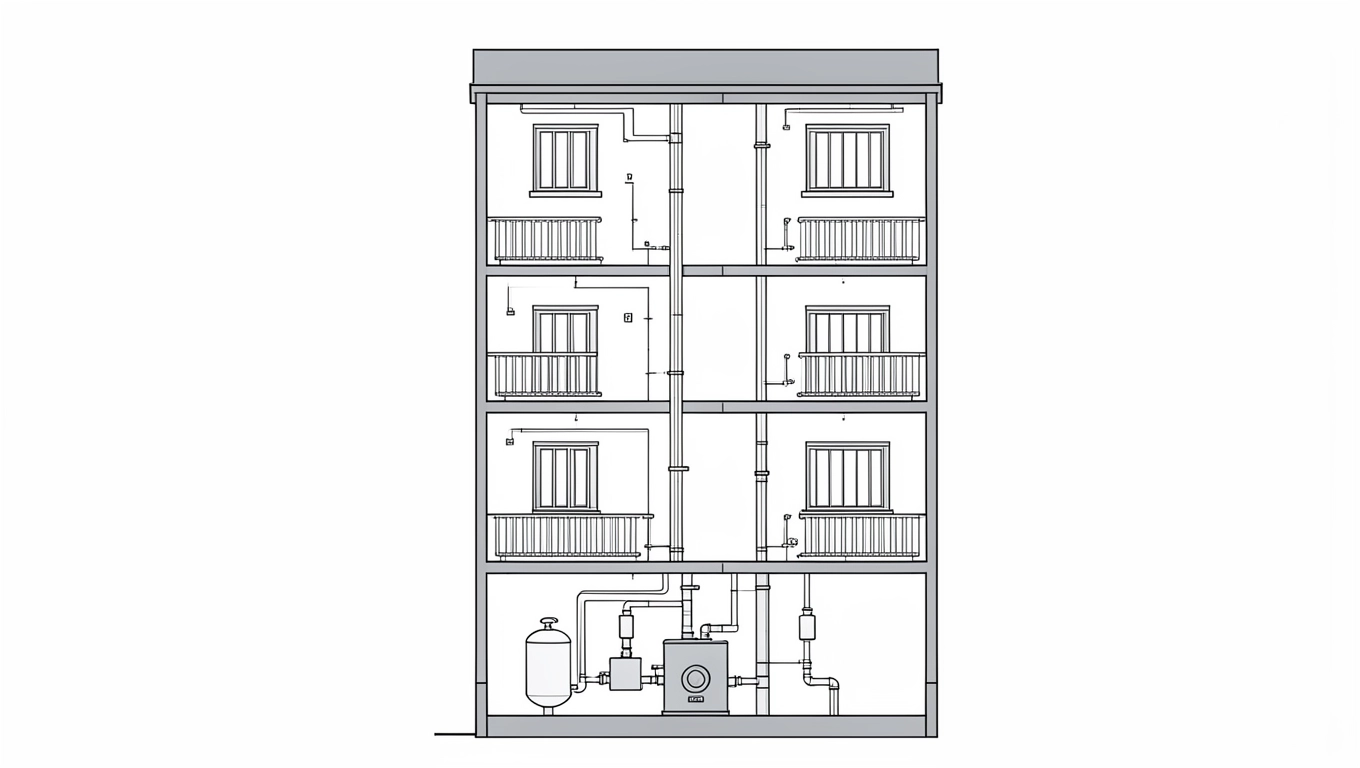

Schemat centralnego ogrzewania w bloku

Mieszkając w bloku wielorodzinnym, z pewnością nie raz zastanawiałeś się, dlaczego w jednym mieszkaniu panuje upał, a w sąsiednim chłód, mimo wspólnej kotłowni tajemnicę tę rozwikła schemat centralnego ogrzewania, ukazując precyzyjny obieg gorącej wody jako serce całego budynku. Proces zaczyna się w piwnicznej kotłowni, gdzie kocioł podgrzewa wodę do wysokiej temperatury, po czym ta płynie w górę pionowymi rurami instalowanymi w klatkowych szybach windowych lub technicznych, docierając równomiernie do każdego piętra. Na poziomie mieszkania woda rozdziela się na poziome gałęzie rurociągu, zasilając grzejniki, gdzie oddaje ciepło poprzez konwekcję i promieniowanie, a następnie wraca chłodniejsza siecią powrotną do kotłowni, gdzie liczniki ciepła mierzą zużycie dla każdego lokalu. Zrozumienie tego układu od źródeł ciepła po punkty dystrybucji pozwoli ci świadomie planować modernizację instalacji, wymianę grzejników czy regulację zaworów, unikając kosztownych błędów i niepotrzebnych interwencji hydraulików.

• Kotłownia w schemacie CO bloku
• Pionowe rury rozdzielcze w bloku
• Poziome rury w mieszkaniu bloku
• Grzejniki w schemacie ogrzewania
• Sieć powrotna rur w CO bloku
• Liczniki ciepła w systemie bloku
• Zalety schematu CO w bloku
• Pytania i odpowiedzi: Schemat centralnego ogrzewania w bloku

Kotłownia w schemacie CO bloku

Kotłownia stanowi centralny punkt schematu centralnego ogrzewania w bloku, gdzie produkowane jest ciepło dla całego budynku. Znajduje się zazwyczaj w piwnicy, wyposażona w kotły gazowe, węglowe lub olejowe, które podgrzewają wodę do 70-90 stopni Celsjusza. Pompy obiegowe wymuszają ruch gorącej wody przez rury, a zbiorniki buforowe stabilizują ciśnienie i temperaturę. W nowoczesnych instalacjach stosuje się automatyki regulujące pracę w zależności od pogody zewnętrznej.

Schemat kotłowni obejmuje też wymiennik ciepła, separujący obieg pierwotny od wtórnego, co zapobiega zanieczyszczeniom w mieszkaniach. Armatura bezpieczeństwa, jak zawory zwrotne i manometry, chroni przed awariami. W blokach z lat 70. kotłownie często modernizuje się na gazowe, co skraca czas rozruchu o połowę w porównaniu do węglowych.

Elementy kotłowni w liście

• Kotły grzewcze jako źródło ciepła.
• Pompy cyrkulacyjne do obiegu wody.
• Zbiorniki kompensacyjne na rozszerzalność cieplną.
• Regulacja pogodowa dla oszczędności.

W schemacie CO bloku kotłownia łączy się z pionowymi rurami rozdzielczymi, dystrybuując ciepło równomiernie na piętra. To miejsce, gdzie zaczyna się cały obieg, decydując o efektywności ogrzewania w całym budynku.

Dowiedz się więcej o Czy Można Zrezygnować Z Centralnego Ogrzewania W Bloku

Pionowe rury rozdzielcze w bloku

Pionowe rury rozdzielcze biegną od kotłowni wzdłuż szybów windowych lub klatek schodowych, transportując gorącą wodę na kolejne piętra. Stalowe lub miedziane, izolowane pianką poliuretanową, minimalizują straty ciepła nawet do 5% na kondygnację. W schemacie oznaczane jako zasilanie, mają średnicę 50-100 mm, zależnie od liczby mieszkań.

Na każdym piętrze rury rozdzielcze przechodzą w poziome odcinki, wyposażone w zawory odcinające dla serwisu. W blokach starszych typu wielka płyta pionowe instalacje często wymagają izolacji termicznej, bo korozja skraca żywotność o lata. Modernizacja polega na wymianie na tworzywa sztuczne, odporne na kamień kotłowy.

Schemat pokazuje podział na piony mieszkaniowe, gdzie każdy blokuje ma dedykowany ciąg rur. To zapewnia niezależność awaria w jednym pionie nie paraliżuje reszty budynku. Warto sprawdzić ciśnienie w tych rurach podczas planowania wymiany, bo przekroczenie 6 barów grozi wyciekami.

Zobacz także Rezygnacja Z Centralnego Ogrzewania W Bloku

Straty ciepła w pionach wizualizacja

Poziome rury w mieszkaniu bloku

Poziome rury w mieszkaniu bloku odchodzą od pionu rozdzielczego, wchodząc przez ściany nośne do korytarza i pokojów. O średnicy 20-32 mm, układają się pod podłogą lub w tynku, niosąc wodę o temperaturze 60-70 stopni. Izolacja zapobiega kondensacji i pleśni, kluczowa w blokach z wilgotnymi piwnicami.

W schemacie CO te rury dzielą się na gałęzie do grzejników, z zaworami termostatycznymi na początku. W starszych blokach stalowe rury korodują, powodując hałas i spadki ciśnienia wymiana na PP-R poprawia przepływ o 20%. Planując modernizację, mierzymy opory hydrauliczne, by uniknąć nierównomiernego ogrzewania.

Poziome odcinki kończą się na grzejnikach, tworząc zamknięty obieg w mieszkaniu. Warto izolować je dodatkowo w kuchniach, gdzie bliskość gazu zwiększa ryzyko. Schemat podkreśla ich rolę w precyzyjnym rozprowadzaniu ciepła.

Zobacz także Ile Kosztuje Ogrzewanie Centralne W Bloku

• Zawory termostatyczne na wejściu.
• Izolacja z wełny mineralnej.
• Średnice dostosowane do mocy grzejników.

Grzejniki w schemacie ogrzewania

Grzejniki w schemacie ogrzewania bloku to końcowe odbiorniki ciepła, montowane pod oknami dla konwekcji. Żeliwne w starych blokach lub aluminiowe w nowych, o mocy 100-150 W/m², podłączone bocznym lub dolnym zasilaniem. Woda wpływa gorąca, wychodzi o 10-20 stopni chłodniejsza, oddając energię.

Schemat pokazuje podłączenie szeregowe lub równoległe to drugie równomierniej grzeje. Termostaty na zaworach pozwalają regulować temperaturę w pokojach, oszczędzając do 15% na rachunkach. W blokach z lat 80. warto wymienić na niskotemperaturowe, kompatybilne z pompami ciepła.

Grzejniki wymagają odpowietrzania co sezon, bo powietrze blokuje obieg. W schemacie CO bloku ich liczba zależy od kubatury mieszkania typowo 4-6 sztuk. Modernizacja obejmuje konwektory ścienne dla lepszej cyrkulacji powietrza.

Sieć powrotna rur w CO bloku

Sieć powrotna rur w CO bloku zbiera ochłodzoną wodę z grzejników, kierując ją z powrotem do kotłowni. Biegnie równolegle do zasilającej, pionowo w dół szybów, z mniejszym ciśnieniem. Temperatura powrotu to 40-50 stopni, co pozwala kotłom efektywnie podgrzewać.

W schemacie oznaczana niebiesko, wyposażona w zawory regulacyjne dla bilansu hydraulicznego. W blokach starszych zatory w powrocie powodują przegrzewanie górnych pięter płukanie chemiczne czyści osady. Poziome powroty w mieszkaniach łączą grzejniki szeregowo.

Sieć powrotna zamyka obieg, pompując wodę do wymiennika. Warto monitorować różnicę temperatur, bo optymalna 20 stopni oznacza sprawność 90%. Schemat podkreśla symetrię z zasilaniem dla stabilności całego systemu ogrzewania.

• Zawory balansujące na piętrach.
• Separacja od kanalizacji.
• Czyszczenie co 5 lat.

Liczniki ciepła w systemie bloku

Liczniki ciepła w systemie bloku mierzą zużycie energii w każdym mieszkaniu, montowane na zasilaniu pionu. Ultradźwiękowe lub mechaniczne, rejestrują przepływ i temperaturę, przeliczając na GJ. Rozliczenia kwartalne motywują do termomodernizacji.

W schemacie CO bloku licznik stoi przed zaworem termostatycznym, chroniony przed manipulacjami. W blokach z 2000 roku stosuje się zdalną transmisję danych, ułatwiającą spory z administracją. Kalibracja co 5 lat zapewnia dokładność do 3%.

Liczniki umożliwiają indywidualne oszczędzanie zamknięcie grzejnika w kuchni obniża rachunek o 10%. Schemat pokazuje ich integrację z obiegiem, kluczową dla sprawiedliwego podziału kosztów ogrzewania.

Zalety schematu CO w bloku

Schemat centralnego ogrzewania w bloku zapewnia równomierne ciepło bez lokalnych pieców, co podnosi komfort codzienny. Wspólna kotłownia obniża emisję spalin na mieszkańca o połowę w porównaniu do gazowych kotłów indywidualnych. Izolowane rury minimalizują straty, oszczędzając energię.

Wielkość systemu pozwala na tanią modernizację wymiana pionów kosztuje dzielnie na spółdzielni. Liczniki ciepła promują oszczędności, a regulacja termostatyczna dostosowuje temperaturę do potrzeb. Bloki z takim schematem mają wyższą wartość rynkową.

Zalety obejmują też ekologię: przejście na biomasę w kotłowni redukuje CO2. Schemat CO sprawdza się w gęstej zabudowie, gdzie miejsce na piece jest żadne. Warto inwestować w niego dla długoterminowych korzyści termicznych.

Pytania i odpowiedzi: Schemat centralnego ogrzewania w bloku

• Jak wygląda schemat centralnego ogrzewania w bloku?

  Schemat obejmuje kotłownię jako źródło ciepła w piwnicy budynku, pionowe i poziome rury rozdzielcze transportujące gorącą wodę lub parę do mieszkań, grzejniki w poszczególnych lokalach oraz sieć rur powrotnych odprowadzających schłodzoną wodę.

• Co to jest kotłownia w systemie centralnego ogrzewania bloku?

  Kotłownia to centralne źródło energii cieplnej, zazwyczaj zlokalizowane w piwnicy budynku wielorodzinnego, gdzie produkowana jest gorąca woda lub para dostarczana do wszystkich mieszkań za pośrednictwem sieci rur.

• Jak działa rozprowadzanie ciepła w bloku z centralnym ogrzewaniem?

  Ciepło z kotłowni jest transportowane przez pionowe rury w klatkach schodowych do poziomych rur rozdzielczych na kondygnacjach, skąd trafia do grzejników w mieszkaniach, zapewniając równomierne ogrzewanie; schłodzona woda wraca siecią powrotną do kotłowni.

• Jakie są zalety schematu centralnego ogrzewania w bloku?

  Głównymi zaletami są równomierne rozprowadzenie ciepła w całym mieszkaniu, indywidualne liczniki ciepła umożliwiające sprawiedliwe rozliczenia oraz efektywny transport energii termicznej, co poprawia komfort i motywuje do oszczędności.
